Ленточнопильный станок СЛП-350 вертикальный



Станок СЛП-350 являются вертикальным ленточнопильным станком для продольного распила заготовок из различных металлов.

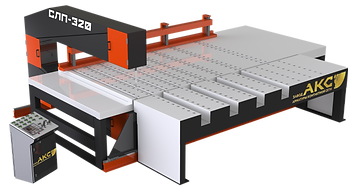

             Ленточнопильный станок СЛП-320 работает в полуавтоматическом режиме и управляется оператором. Управление ленточнопильным станком производится с панели управления оператором на ЖК-дисплее. Основные операции продублированы пусковыми и стоповыми кнопками, расположенными на панели управления.





Технологический процесс резки на ленточнопильном станке:



1. Заготовки подаются на рабочий стол при помощи кран-балки или с помощью погрузчика. (В приставном столе сделаны технологические вырезы под вилы погрузчика).

2.  За счет оснащения рабочего и приставного стола шариковым опорами оператор легко позиционирует разрезаемую заготовка на рабочем столе.

3. По шаровым опорам оператор перемещает плиту до упора в гидравлический прижим заготовки, и производит зажим заготовки с пульта управления.

4. На ЖК-дисплее оператор задает желаемую ширину разрезаемой заготовки и количество резов по заданной ширине, и нажимает процесс «СТАРТ»

5. Гидравлический прижим, оснащенный шаговым приводом, подает заготовку поле реза пилы и производится рез по заданным параметрам. Максимальных ход гидравлического прижима 2000мм.

6.  В автоматическом режиме портал с ленточной пилой сделав заданный рез возвращается в исходное положение и производит следующий рез согласно программе. (цикл повторяется согласно заданному количеству резов)

7. В зависимости от толщины разрезаемой заготовки оператор на пульте управление задает скорость вращения ленты и скорость подачи.

8. В ходе работы образовавшаяся стружка удаляется при помощи местной вытяжной станции, расположенной на подвижной раме станка.

9. Система охлаждения ленты - масляный туман.

10. Станок также оснащен неподвижным боковым упором для предотвращения смещения разрезаемой заготовки во время резки.
