ОХЛАДИТЕЛЬ ПЕСКА КИПЯЩЕГО СЛОЯ

Охладитель песка
Предназначен для обеспыливания и охлаждения формовочного песка (сыпучих материалов с фракцией от 0,08 мм до 0,8 мм плотностью от 1,2- 1,8 тон на метр куб.) до рабочей температуры. Работает по принципу кипящего слоя. В зоне "кипения" песка установлены водяные теплообменники, используются в летний период. Вентилятор высокого давления создаёт псевдоожиженный слой песка. Воздух проходя через горячий песок забирает тепло и пылевую фракцию, далее поступает по аспирационной ветке в пылеуловитель циклонного типа. После циклона установлен ещё один вентилятор позволяющий выровнять давление воздуха в охладителе.
Охладитель поставляется в комплекте с системой асперации. На выходном  охладителя установлен термодатчик позволяющий контролировать температуру песка. Температура песка на выходе из охладителя зависит от времени охлаждения и температуры подаваемого воздуха в охладитель. Время охлаждения песка можно регулировать по времени срабатывания пневмозаслонки на выгрузку.

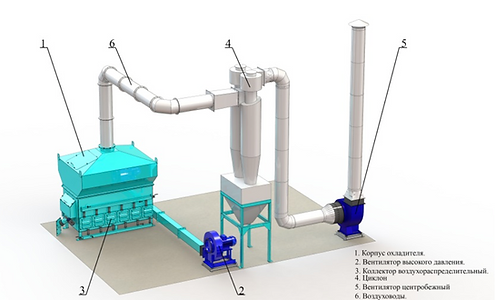

  Состав оборудования:



  1. Корпус охладителя.

  2. Вентилятор высокого давления.

  3. Коллектор воздухораспределительный.

  4. Циклон.

  5. Вентилятор центробежный.

  6. Воздуховоды.

Технологический узел предназначен для охлаждения формовочного песка.

В охладителе песка использован  принцип «кипящего слоя», т.е. атмосферный воздух с большой скоростью проходит через слой песка, заставляя его кипеть. Воздух, охлаждающий  песок, выносит пылевую фракцию в циклон, и, пройдя её, очищенный, выбрасывается в атмосферу. В зоне кипения песка установлен водяной теплообменник,  ускоряющий  процесс охлаждения. Время нахождения песка в охладителе оператор может регулировать с пульта управления при помощи закрытия пневмозадвижки на выгрузке в элеватор.

В нашем ЛГМ оборудовании мы применяем воздушный охладитель песка с встроенным водяным теплообменником и, в зависимости от климатической зоны использования оборудования и его производительности, доукомплектовываем бункер песка ещё одним водяным теплообменником. Данная схема позволяет гарантированно охладить формовочный песок до его рабочей температуры.

Стандартный охладитель песка комплектуется двумя вентиляторами с общей мощностью в районе 26 кВт и габаритными размерами самого охладителя 2500х1200х2700 мм. Для работы охладителя потребуется 4-6м3/час оборотной воды с температурой на входе не более 250С. Такой охладитель обладает производительностью

15т/час. В данный момент мы заканчиваем проектирование и переходим к изготовлению охладителя песка на

30т/час, его габаритные размеры увеличатся до 4500х1500х4000 мм, мощность вентиляторов до 70 кВт, количество воды необходимой для охлаждения до 12м3/час.. Усредненные параметры температуры песка на входе и выходе охладителя составляют 2500С и 500С.

Применение охладителя песка конструкции ООО "Завод АКС" возможно не только в ЛГМ процессе, но и в любом технологическом процессе, где используется кварцевый песок со схожими параметрами по температуре (при производстве строительных смесей, изготовление стекла и т.д.)

Заводом АКС был разработан и изготовлен охладитель песка для технологии вакуумно-пленочной формовки, по индивидуальным требованиям заказчика, производительность охладителя песка до 20 тон в час
